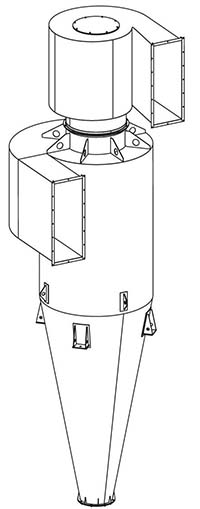

Циклон ЦДО, ЦДО-В и ЦДО-М

Циклоны ЦДО предназначены для улавливания древесных отходов (щепа, кора, опилки, стружка) в аспирации и пневмотранспорте.

Преимущество циклона ЦДО и ЦДО-В – в производительности при относительно малом сопротивлении и небольших габаритах. Циклон по техническим характеристикам близок к циклону Клайпедского ОЭКДМ. Производительность циклона до 66 000 м3/ч, Рекомендуемая скорость входа запылённого воздуха 12-15 м/с.

Если циклон ЦДО устанавливается после вентилятора и вне помещения (работа на нагнетание), необходим зонт, чтобы предотвратить попадание осадков. Если же циклон устанавливает до вентилятора (работа на разряжение), необходима улитка-раскручиватель, чтобы сократить нагрузку на вентилятор и уменьшить гидравлическое сопротивление.

Циклоны устанавливаются на бункера или шлюзовые перегрузчики. В бункере происходит накопление материалов, которые периодически удаляются. Бункер и циклон герметично свариваются, за счет чего увеличиваются показатели на 15% через подсос воздуха снизу.

Циклоны ЦДО изготавливаются правого и левого исполнения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ ЦДО

Технические характеристики циклона ЦДО
Типоразмеры	Производительность, м3/ч	Диаметр, мм	Высота, мм	а, мм	b, мм	Масса, кг
ЦДО-400	1500	400	1480	250	125	38
ЦДО-500	2200	500	1850	300	150	57
ЦДО-600	2620	600	2220	380	190	81
ЦДО-700	3300	700	2590	440	220	108
ЦДО-800	5500	800	2960	500	250	140
ЦДО-900	6800	900	3330	550	275	175
ЦДО-1000	8000	1000	3700	630	315	322
ЦДО-1100	10000	1100	4070	700	350	388
ЦДО-1200	12000	1200	4440	750	375	459
ЦДО-1300	15000	1300	4810	820	410	538
ЦДО-1400	17000	1400	5180	880	440	622
ЦДО-1500	19000	1500	5551	940	470	961
ЦДО-1600	22000	1600	5921	1000	500	1090
ЦДО-1700	28000	1700	6291	1060	530	1227
ЦДО-1800	34000	1800	6661	1120	560	1373
ЦДО-2000	41000	2000	7400	1250	620	1690
ЦДО-2200	49000	2200	8141	1380	680	2569
ЦДО-2400	59000	2400	8881	1500	740	3048
с улиткой и пирамидальным бункером
ЦДО-400х1УП	1500	400	2571	250	125	117
ЦДО-500х1УП	2200	500	3068	300	150	154
ЦДО-600х1УП	2620	600	3551	380	190	214
ЦДО-700х1УП	3300	700	4058	440	220	265
ЦДО-800х1УП	5500	800	4564	500	250	323
ЦДО-900х1УП	6800	900	5061	550	275	386
ЦДО-1000х1УП	8000	1000	5544	630	315	633
ЦДО-1100х1УП	10000	1100	6061	700	350	743
ЦДО-1200х1УП	12000	1200	6557	750	375	860
ЦДО-1300х1УП	15000	1300	7074	820	410	990
ЦДО-1400х1УП	17000	1400	7581	880	440	1127
ЦДО-1500х1УП	19000	1500	8112	940	470	1769
ЦДО-1600х1УП	22000	1600	8618	1000	500	1981
ЦДО-1700х1УП	28000	1700	9125	1060	530	2205
ЦДО-1800х1УП	34000	1800	9631	1120	560	2451
ЦДО-2000х1УП	41000	2000	10655	1250	620	2973
ЦДО-2200х1УП	49000	2200	11708	1380	680	4510
ЦДО-2400х1УП	59000	2400	12701	1500	740	5286

Технические характеристики циклона ЦДО-В

Типоразмеры	Производительность, м3/ч	Диаметр, мм	Высота, мм	а, мм	b, мм	Масса, кг
ЦДО-В-400	2300	400	1480	250	125	37
ЦДО-В-500	3500	500	1850	300	150	55
ЦДО-В-600	5000	600	2220	380	190	79
ЦДО-В-700	7000	700	2590	440	220	105
ЦДО-В-800	8500	800	2960	500	250	136
ЦДО-В-900	10200	900	3330	550	275	170
ЦДО-В-1000	12000	1000	3700	630	315	313
ЦДО-В-1100	16500	1100	4070	700	350	377
ЦДО-В-1200	19000	1200	4440	750	375	446
ЦДО-В-1300	21500	1300	4810	820	410	522
ЦДО-В-1400	24200	1400	5210	880	440	606
ЦДО-В-1500	27000	1500	5551	940	470	924
ЦДО-В-1600	30500	1600	5921	1000	500	1048
ЦДО-В-1700	34000	1700	6291	1060	530	1180
ЦДО-В-1800	37500	1800	6661	1120	560	1319
ЦДО-В-2000	46500	2000	7400	1250	620	1625
ЦДО-В-2200	57000	2200	8141	1380	680	2466
ЦДО-В-2400	66000	2400	8881	1500	740	2924
с улиткой и пирамидальным бункером
ЦДО-В-400х1УП	2300	400	2571	250	125	116
ЦДО-В-500х1УП	3500	500	3068	300	150	153
ЦДО-В-600х1УП	5000	600	3551	380	190	212
ЦДО-В-700х1УП	7000	700	4058	440	220	263
ЦДО-В-800х1УП	8500	800	4564	500	250	319
ЦДО-В-900х1УП	10200	900	5061	550	275	382
ЦДО-В-1000х1УП	12000	1000	5544	630	315	624
ЦДО-В-1100х1УП	16500	1100	6061	700	350	733
ЦДО-В-1200х1УП	19000	1200	6557	750	375	847
ЦДО-В-1300х1УП	21500	1300	7074	820	410	973
ЦДО-В-1400х1УП	24200	1400	7611	880	440	1110
ЦДО-В-1500х1УП	27000	1500	8112	940	470	1732
ЦДО-В-1600х1УП	30500	1600	8618	1000	500	1938
ЦДО-В-1700х1УП	34000	1700	9125	1060	530	2157
ЦДО-В-1800х1УП	37500	1800	9631	1120	560	2398
ЦДО-В-2000х1УП	46500	2000	10655	1250	620	2908
ЦДО-В-2200х1УП	57000	2200	11708	1380	680	4407
ЦДО-В-2400х1УП	66000	2400	12721	1500	740	5162
