Циклон-искрогаситель горизонтальный ЦГ
Циклон-искрогаситель горизонтальный ЦГ применяется для очистки газовоздушной смеси от искр, содержащиеся в потоке очищаемой газовоздушной смеси, также применяются для первой ступени очистки от крупной пыли для снижения пылевой нагрузки на рукавные фильтры.
Принцип работы циклона-искрогасителя ЦГ
Газовоздушная смесь попадает в циклон-искрогаситель, под действием радиальных и осевых завихрителей, образованных рассекателем и решеткой закручивания потока, закручивается и очищается от искр и частиц, которые попадают в приемный бункер для последующей выгрузки через шлюзовой перегрузчик (затвор) или пылевыгружное устройство в бункер-накопитель фильтра или в пылесборный контейнер.
Циклон-искрогаситель ЦГ монтируется на газоходе перед рукавным фильтром или перед сушильным барабанов (в линиях сушки, гранулирования или брикетирования). Горизонтальное расположение циклона разрешает подсоединить к нему приемный бункер вертикально внизу для удобства обслуживания и выгрузки.
Технические характеристики циклона ЦГ:
- производительности – до 2 000 000 м3/ч и более (производительность циклонов не ограничена);
- улавливания пыли – до 70%;
- улавливания искр – до 99,99%;
- сопротивление – до 1300 Па.

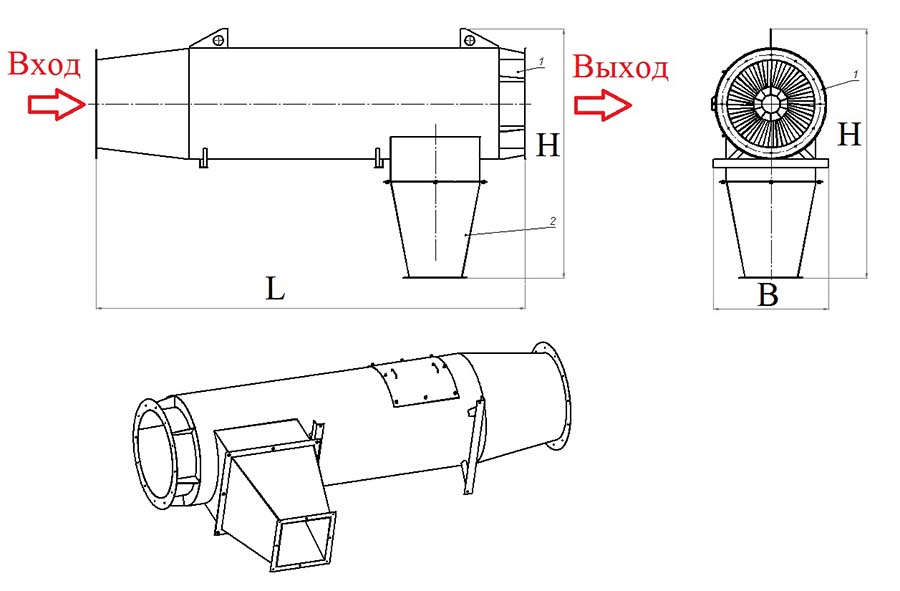

Технические характеристики циклона ЦГ
Обозначение | Производительность, м3/ч | Габаритные размеры (LxBxH), мм | Диаметр входного фланца, мм | Диаметр выходного фланца, мм | Масса, кг |
Циклон ЦГ-5 | 5000 | 1334х410х1014 | 302 | 312 | 115 |
Циклон ЦГ-10 | 10000 | 1893х509х1110 | 382 | 392 | 186 |
Циклон ЦГ-15 | 15000 | 2333х1000х1515 | 472 | 482 | 320 |
Циклон ЦГ-20 | 20000 | 2604х1000х1603 | 542 | 552 | 399 |
Циклон ЦГ-25 | 25000 | 2978х1000х1920 | 607 | 617 | 505.5 |
Циклон ЦГ-35 | 35000 | 3504х1400х2290 | 717 | 722 | 709 |
Циклон ЦГ-45 | 45000 | 4050х1600х2545 | 832 | 842 | 939 |
Циклон ЦГ-60 | 60000 | 4854х1600х2905 | 972 | 992 | 1357.5 |
Циклон ЦГ-85 | 85000 | 5704х1600х3468 | 1157 | 1177 | 2086 |
Циклон ЦГ-120 | 120000 | 6704х1800х3890 | 1360 | 1380 | 3453 |
Циклон ЦГ-160 | 160000 | 7705х2100х4690 | 1560 | 1580 | 4687 |
Циклон ЦГ-200 | 200000 | 8205х2400х5793 | 1740 | 1770 | 5945.5 |
Циклон ЦГ-250 | 250000 | 9006х2600х6455 | 1948 | 1973 | 8651 |
Циклон ЦГ-340 | 340000 | 10007х3000х7145 | 2266 | 2296 | 12953.5 |
Циклон ЦГ-450 | 450000 | 11008х3600х8215 | 2664 | 2618 | 18245 |
В конструкцию циклона могут быть внесены изменения, не ухудшающие потребительские свойства циклона!
ЦГ-15- Б -ЗП-МГ-У- Э -1500
(1)-(2)-(3)-(4)-(5)-(6)-(7)-(8)
(1) – марка циклона;
(2) – производительность тыс. м3/ч;
(3) – исполнение бункера (бункер без дополнительного оборудования «Б», бункер с виброрамой «БВ», бункер с датчиками уровня пыли (один или два) «БВ1» или «БВ2»);
(4) – пылевыгружное устройство, запирающая арматура (задвижка пылевая поворотная «ЗП», задвижка пылевая реечная «ЗПР» задвижка пылевая с электроприводом «ЗПЭ»);
(5) – пылевыгружное устройство (двойная мигалка «МГ», двойная мигалка с пневмоприводом «МГП», шлюзовой питатель «ШП»);
(6) – утепление циклона;
(7) – комплектация циклона эстакадой «Э»;
(8) – расстояние от основания эстакады, до крайнего фланца пылевыгружной системы фильтра (в миллиметрах).
